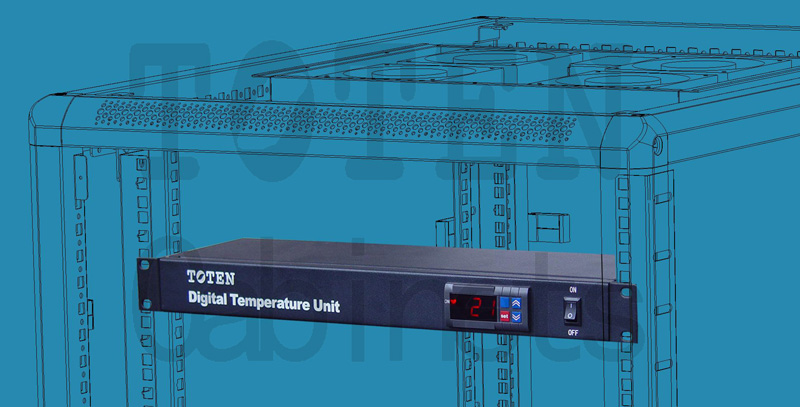

TC 温控单元

功能：本单元主要用于控制柜内温度控制，具有可靠性高、使用简单、操作方便的特点。同时还具有最高限制温度报警、报警输出、传感器故障报警等多项报警功能。

规格：整机尺寸：482X102.7X44.5(mm); 安装尺寸：465X31.75(mm); 运行环境：-5℃~60℃; 相对湿度：20%~85%（不可结露）.

主要技术参数：       电源电压：220VAC±10%（110VAC可选）; 测量范围：0℃~50℃; 继电器接点容量：7A/25 0VAC; 控制范围：0℃~50℃; 控精度：±1℃;

接线：

1．把温度传感器接到温度控制单元的传感器接头上；
2．用专用的电缆线把外部风扇接到风扇插头上（注：本系统可同时控制两组风扇）；
3．用专用电源线把外部电源插到控制单元的电源插头上。

操作：接完线并确定无误后，打开温度控制器上的电源开关，调整好温度控制器控制参数即可。
